Capteur de débit





 1.1 Définition d'un capteur
C'est un dispositif qui transforme une grandeur physique en une grandeur exploitable, souvent de nature électrique. Le choix de l'énergie électrique vient du fait qu'un signal électrique se prête facilement à de nombreuses transformations difficiles à réaliser avec d'autres types de signaux.
cours-techniques.blogspot.com


 1.2 Constitution d'un capteur
cours-techniques.blogspot.com


 2. Généralités
 2.1 Débits
Le débit est habituellement mesuré par déduction, en mesurant la vitesse moyenne à travers une section connue. Le débit mesuré par cette méthode indirecte est le débit volumique Qv : Qv = S . V
  • S est la surface de section de la conduite en m²
  • V est la vitesse moyenne du fluide en m/s
Le débit volumique Qv est le volume de fluide écoulé pendant l'unité de temps (en m3/s)
Le débit massique Qm est la masse de fluide écoulée pendant l'unité de temps (en kg/s)
En appelant
r , la masse volumique du fluide (en kg/m3) : Qm = r . Qv
Pour l'eau douce, la masse volumique
r = 1000 kg/m3
Les liquides peuvent être considérés (à température constante) comme incompressibles, c'est à dire que leur volume ne dépend pas de la pression. Ce n'est pas le cas des gaz et des vapeurs pour lesquels la masse volumique est proportionnelle à la pression (gaz assimilé à un gaz parfait). On peut donc considérer que, à température constante, le débit massique d'un fluide est proportionnel à son débit volumique. Pour un gaz, il n'y a proportionnalité qu'à pression et température constante. La plupart des débitmètres indiquent le volume écoulé par unité de temps, ce sont des débitmètres volumiques. Toutefois, dans certaines applications nécessitant la connaissance de l'énergie thermique d'un combustible, il est nécessaire de connaître le débit massique. On a recours alors à des débitmètres massiques, dont la valeur mesurée est directement le débit massique. Cependant, bon nombre de débitmètres prétendument " massiques ", déduisent le débit massique à l'aide de l'équation: Qm =
r . Qv
 2.2. Pertes de charge
Les pertes de charge sont la diminution de la pression totale entre deux sections d'un écoulement. Elles s'expriment en mètres de colonne d'eau (MCE) et sont fonction de la section du tuyau, du débit véhiculé et de la nature du liquide.
Voir le cours d'hydraulique ...

 2.3 Facteurs influant sur l'écoulement des fluides dans les conduites
Les principaux facteurs influant sur l'écoulement des fluides dans une conduite sont les suivants :
  • Vitesse du fluide
  • Frottement du fluide en contact avec la conduite
  • Viscosité du fluide
  • Masse volumique du fluide
 Vitesse du fluide  : elle dépend de la charge qui force le fluide à traverser la conduite. Plus la charge est élevée, plus le débit de fluide est important (les autres facteurs restants constants) et, par conséquent, plus le volume d'écoulement est important.
Le diamètre de la conduite influe également sur le débit. Si l'on double le diamètre de la conduite, le débit potentiel augmentera selon un coefficient quatre.
 Frottement de la conduite  : il réduit le débit du fluide dans les tuyaux et la vitesse du fluide est plus lente près des parois de la conduite qu'au centre. Il est donc considéré comme un facteur négatif. Plus la conduite est lisse, propre et de grand diamètre, et moins le frottement de la conduite a d'effet sur le débit général du fluide.
 Viscosité dynamique du fluide  : elle réduit, tout comme le frottement, le débit du fluide près des parois de la conduite. Elle augmente ou diminue en fonction des variations de température.
 Masse volumique du fluide  : elle influe également sur le débit, car un fluide plus dense exige une charge supérieure pour maintenir le débit souhaité.
Le fait que les gaz soient compressibles exige souvent l'utilisation de méthodes différentes pour mesurer des débits de liquides, de gaz ou de liquides contenant des gaz.

 3. Mesure de débit

 3.1. Mesure des débits volumiques des fluides

 Par mesure de la vitesse du fluide

Débitmètre électromagnétique
Il utilise la loi de Faraday : Quand un conducteur rectiligne se déplace dans un champ magnétique, une force électromotrice est induite dans ce conducteur.
cours-techniques.blogspot.com



Un champ magnétique est crée par deux enroulements inducteurs placés de part et d'autre d'un même diamètre de la canalisation. Le conducteur est le fluide lui-même, il circule dans une canalisation isolée électriquement à l'intérieur. La force électromotrice est mesurée par deux électrodes au contact avec le liquide et placées aux deux extrémités d'un diamètre perpendiculaire aux lignes d'induction. La force électromotrice mesurée est proportionnelle à la vitesse moyenne du liquide, donc au débit volumique du liquide. Le signal de sortie à une amplitude de quelques millivolts et indique également le sens de l'écoulement.
  • domaine d'utilisation : liquide visqueux, pâteux, chargés d'impuretés, abrasifs ou très corrosifs à condition qu'ils soient conducteurs de l'électricité (ce qui n'est pas le cas des hydrocarbures)
  • diamètre de canalisations : 3 mm à 3 m
  • bonne précision de l'ordre de 1 % (limitée pour les faibles vitesses d'écoulement)
  • mesure ne dépendant pas des caractéristiques physique du liquide (viscosité, densité, granulométrie) et possible à haute température (450 °C) et haute pression (1000 bars)
Débitmètre à ultrasons
Un émetteur et un récepteur sont montés en opposition de manière à ce que les ondes acoustiques allant de l'un à l'autre soient à 45 ° par rapport au sens d'écoulement dans la conduite. La vitesse du son allant de l'émetteur au récepteur constitue la vitesse intrinsèque du son, plus un apport dû à la vitesse du fluide. La mesure du temps t mis par le signal pour parcourir la distance L permet de connaître la vitesse du fluide et d'en déduire le débit.


C : vitesse de propagation du son dans le fluide
V : vitesse du fluide
L :distance entre émetteur et récepteur





Il est primordial que le fluide ne véhicule pas de gaz ou de solides, pour éviter la dispersion des ondes acoustiques entre les deux transducteurs. L'ensemble du dispositif, à l'extérieur de la conduite, est insensible à l'agressivité du fluide et n'entraîne aucune perte de charge.
  • domaine d'utilisation : fréquemment utilisé pour les écoulements turbulents, pour les fluides non conducteurs (notamment hydrocarbures), là ou les débitmètres électromagnétiques ne conviennent pas
  • diamètre de canalisations : généralement important ( 6000 mm)
  • précision : peut atteindre 0,5 %
  • temps de réponse très rapide, jusqu'à 1 ms
Débitmètre à effet Doppler
Il utilise lui aussi deux éléments transducteurs, mais montés tous deux dans un même boîtier, d'un des deux cotés de la conduite. Une onde ultrasonore de fréquence constante est émise dans le fluide par l'élément émetteur, les solides ou bulles présents dans les fluides réfléchissent le son, le renvoyant à l'élément récepteur avec un glissement de fréquence. La variation de fréquence est proportionnelle à la vitesse moyenne du fluide.
  • domaine d'utilisation : exige la présence de gaz ou de solides en suspension dans l'écoulement pour fonctionner correctement
  • diamètre de canalisations : généralement important
  • précision modeste : 2 à 5 % de l'étendue de mesure
Débitmètre à turbine
cours-techniques.blogspot.com

L'écoulement du fluide entraîne la rotation d'une turbine (rotor à plusieurs ailettes, reposant sur des paliers) placée dans la chambre de mesure, la vitesse de rotation du rotor est proportionnelle à celle du fluide, donc au débit volumique total.
La vitesse de rotation est mesurée en comptant la fréquence de passage des ailettes détectée à l'aide d'un bobinage (un aimant permanent est parfois solidaire de l'hélice).
Chaque impulsion représente un volume de liquide distinct.
  • domaine d'utilisation : compatible avec de nombreux liquides (rotor en acier inoxydable). Toutefois la propreté du liquide est essentielle, afin de ne pas encombrer les paliers de butée du rotor qui peut tourner à haute vitesse. De par leur principe ils sont réservés aux fluides peu visqueux, exempt de bulles ou de matières granuleuses. Ils sont destinés aux applications industrielles générales (eau, alcools, carburants, acides, gaz liquéfiés, liquides cryogéniques...)
  • diamètre de canalisations : 10 mm à 30 cm environ
  • précision : 0,2 à 2 % de l'étendue de mesure, selon les appareils
  • temps de réponse : plusieurs millisecondes
 Par débitmètre à effet Vortex
Débitmètre à effet Vortex


Le principe est basé sur le phénomène de génération de tourbillons, appelé effet Karman. Lorsque le fluide rencontre un corps non profilé, il se divise et engendre des tourbillons, de part et d'autre et en aval du corps non profilé. Le nombre de tourbillons formés en aval par unité de temps est proportionnel au débit moyen. Une vitesse précise d'écoulement du fluide est déterminée par le comptage des tourbillons. Cette vitesse est mesurée à l'aide d'un capteur sensible aux variations oscillatoires de pression.
cours-techniques.blogspot.com

Vitesse du fluide = fréquence des tourbillons / facteur K
Le facteur K dépend du nombre de REYNOLDS, mais est pratiquement constant sur une vaste plage de débit.

  • domaine d'utilisation : Il est destiné au liquide propre, gaz ou vapeur et non recommandé pour la mesure de faibles débits. Il entraîne une perte de charge, supporte des vitesses de fluide importantes
  • diamètre de canalisations : 12 à 500 mm
  • précision : 1 %
  • bonne dynamique : 1-20
 Par mesure de pression différentielle à l'aide d'organes déprimogènes
Ces débitmètres de type manométrique sont les plus utilisés pour la mesure des débits de fluide. Ils exploitent la loi de BERNOUILLI qui indique la relation existant entre le débit et la perte de charge résultant d'un changement de section de la conduite. Ces dispositifs sont utilisables que lorsque l'écoulement est turbulent. En partant de la relation Qv = S x V (vue au 2.1) et en supposant une masse volumique constante (fluide incompressible), on peut écrire l'équation de continuité : Qv = S1 x V1 = S2 x V2
Celle ci montre qu'avec un écoulement régulier et uniforme, une réduction de diamètre de la canalisation entraîne une augmentation de la vitesse du fluide, donc de l'énergie potentielle ou de la pression de la canalisation.
La pression différentielle est convertie en débit volumique, à l'aide de coefficients de conversion, selon le type de débitmètre manométrique utilisé et le diamètre de la conduite.

 3.2. Mesure des débits massiques des fluides
Débitmètre à effet CORIOLIS
La force de CORIOLIS (Mathématicien français) explique notamment pourquoi les cyclones tournent dans le sens des aiguilles d'une montre dans l'hémisphère sud et dans le sens inverse dans l'hémisphère Nord. Il est question, dans un système en rotation, de la force qui agit perpendiculairement sur la masse en mouvement dans le système, selon le vecteur vitesse relative et sur l'axe de rotation du système. Pour une masse m se déplaçant à une vitesse v, dans un système en rotation ayant lui-même une vitesse angulaire a, la force de CORIOLIS vaut F = 2 x m x a x v . Le débitmètre de CORIOLIS utilise comme détecteur un tube en U sans obstacle.
cours-techniques.blogspot.com

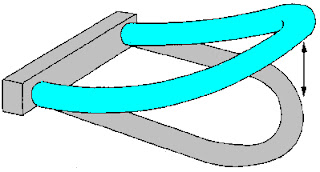

Le tube de mesure vibre à sa fréquence naturelle à l'intérieur du boîtier du capteur. Le tube de mesure est actionné par un bobinage électromagnétique situé au centre de la courbure du tube et vibre comme un diapason. Le fluide s'écoule dans le tube de mesure et est contraint de suivre le mouvement vertical du tube vibrant. Lorsque le tube monte pendant une moitié de sa période vibratoire, le fluide traversant le détecteur résiste à son entraînement vers le haut en repoussant le tube vers le bas.
cours-techniques.blogspot.com

A la sortie du détecteur, le fluide a un mouvement ascendant, induit par le mouvement du tube. Lorsqu'il franchit le coude du tube, le fluide résiste aux modifications de son mouvement vertical en repoussant le tube vers le haut. La différence de forces entraîne une torsion du tube de mesure. Lorsque le tube descend pendant la seconde moitié de sa période vibratoire, il se tord dans le sens opposé. C'est cette caractéristique de torsion qui est appelé effet CORIOLIS. Du fait de la seconde loi de mouvement de NEWTON, l'amplitude de la torsion du tube de mesure est directement proportionnelle au débit massique du fluide traversant le tube. Les détecteurs électromagnétiques situés de part et d'autre du tube de mesure enregistrent la vitesse du tube vibrant. Le débit massique se détermine en mesurant la différence de temps entre les signaux de détecteurs de vitesse. En effet la torsion du tube de mesure, pendant l'écoulement du fluide, entraîne une différence de temps entre les deux signaux de vitesse. C'est cette différence de temps qui est directement proportionnelle au débit massique traversant le tube et demeure indépendante des propriétés de ce fluide.
  • domaine d'utilisation : liquide propre et visqueux (pâtes, boues). Ce dispositif exige l'absence de toute bulle de vapeur formée momentanément dans le liquide et susceptible de perturber la mesure
  • diamètre de canalisation : < 13 mm
  • précision : 1 %
  • dynamique : 1-50
Débitmètre massique thermique
Le principe est basé sur la mesure des transferts caloriques par le fluide lui-même. Ces dispositifs sont constitués d'un tube métallique à paroi mince, des résistances chauffantes sont bobinées à l'extérieur du tube, la circulation du fluide provoque un déséquilibre thermique entre l'amont et l'aval du tube, le déséquilibre est proportionnel au débit massique.
cours-techniques.blogspot.com

  • domaine d'utilisation : liquide propre, gaz, vapeur
  • diamètre de canalisation : tous diamètres
  • précision : de l'ordre de 1 %
  • dynamique : 1-10
